Products list中小功率伺服驱动器系列

中小功率伺服驱动器系列

作者:admin 阅读次数:16978关闭本页

2017-04-25 14:53:43

  •               分类                 规格


    性能

    频率响应

       400Hz


    PWM频率

       416kHz


    脉冲输入频率

       2MHz


    调速比

       1:5000或更高


    速度波动率

      (±0.02%(负载0100%


    过载能力

       150%额定电流60s180%额定电流6s


    产品功能

    位置反馈类型

       增量式、绝对值编码器(EnDAT,HiperfaceDSL,SmartABS)、旋变可选


    速度·扭矩控制方式

       -10V-+10V差分双极性模拟电压输入


       0-+10V单极性模拟电压输入(2路可选)


       用户预先设定的速度/时间曲线(外部可选)


       RS232/RS485速度指令


    位置控制模式

       方向+脉冲串(可直接替代步进电机驱动)


       90°相位差,二相脉冲输入控制(A+B相)


       CCW+CW脉冲串输入控制


       RS232/RS485位置指令


    数字输入输出
    内部电源输出
    制动功能

       7路可编程输入,4路可编程输出


       内部10V24V电源输出,可供用户使用


       110kW以下标准内置制动单元,制动0.0100%


    保护功能

       过压,欠压,短路,过流,过载,电机过热驱动器过热,

    失速,堵转,位置超差,编码器/旋变异常等。



    通讯功能

       CANopen现场总线


       EtherCAT 现场总线


       RS485 ModbusPC通讯监控


    其他功能

       电子齿轮控制功能


       自动零位检测和增益调整


       自动加速度,减速度和S曲线控制


       转子位置信号脉冲输出,1-256任意分频


    其它

    冷却方式
    防护等级
    安装方式

       1kW以下自冷、1.5kW-100kW智能风冷、部分功率段可水冷(订制)


       7.5kW以下IP00              11kW以上IP20


       挂壁式


    环境

    使用场所

       安装柜内不受阳光直射,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气等


    环境温度
    湿度

       -10-+40℃(环境湿度4050℃,请降频使用)


       5%95%RH,无水珠凝结


    振动

       小于4.9m/s²(0.5G1060Hz(非持续性)


    存储温度

       -20℃~+60

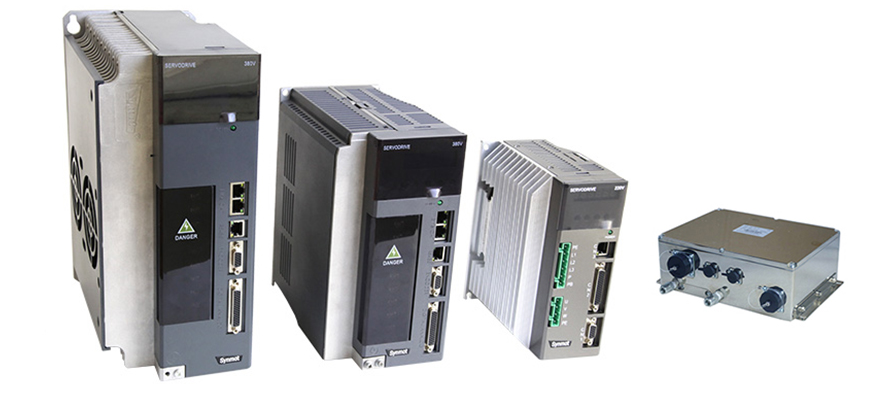

    盛迈伺服驱动器以电机专用数字处理DSP为核心,采用新一代IGBT模块,具有动态响应快、可靠性高、功能全、使用方便等优点。具有高速弱磁控制功能,有效地扩展了电机运行范围,系统在很低的电压下仍然能正常的工作。

    产品特点:
      先进的控制算法,支持控制参数的在线整定和调整 ;
      支持力矩控制、速度控制、位置控制 ;
      支持RS-485 ModBus、CANopen、EtherCAT 等工业现场总线 ;
      内置制动单元 ;
      用户可预设定速度/时间曲线 ;
      智能热管理技术,保证电机和驱动器的长期稳定工作 ;
      高精度的电流和电压检测,可精准快速地达到完善的保护功能

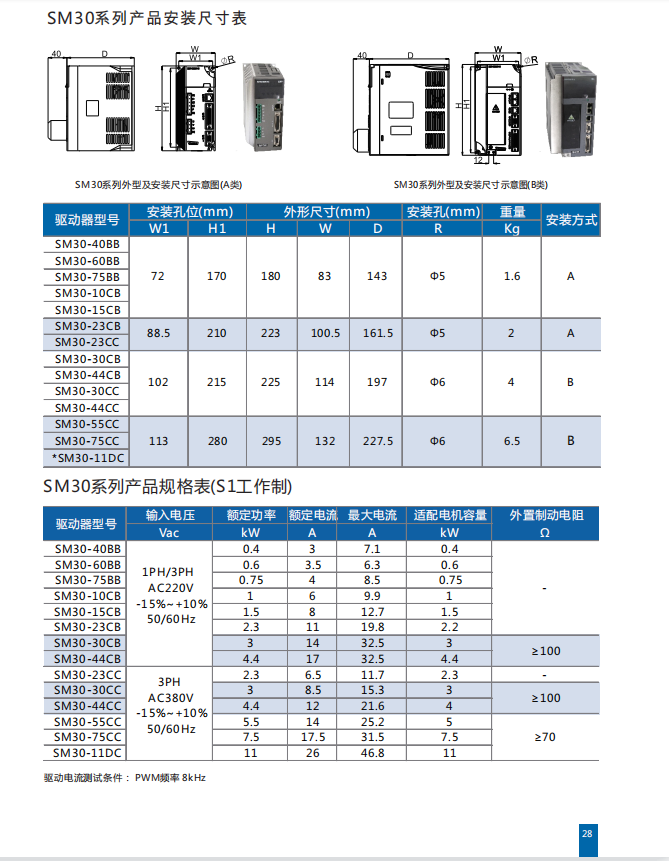

  • 驱动器型号输入电压额定功率额定电流最大电流适配电机容量外置制动电阻
    VackWAAkWΩ
    SM30-40BB1PH/3PH AC220V
    -15%~+10%
    50/60Hz
    0.437.10.4-
    SM30-60BB0.63.56.30.6
    SM30-75BB0.7548.50.75
    SM30-10CB169.91
    SM30-15CB1.5812.71.5
    SM30-23CB2.31119.82.2
    SM30-30CB31432.53≥100
    SM30-44CB4.41732.54.4
    SM30-23CC3PH
    AC380V
    -15%~+10%
    50/60Hz
    2.36.511.72.3-
    SM30-30CC38.515.33≥100
    SM30-44CC4.41221.64
    SM30-55CC5.51425.25≥70
    SM30-75CC7.517.531.57.5
    SM30-11DC112646.811
